Конструкція сильфона

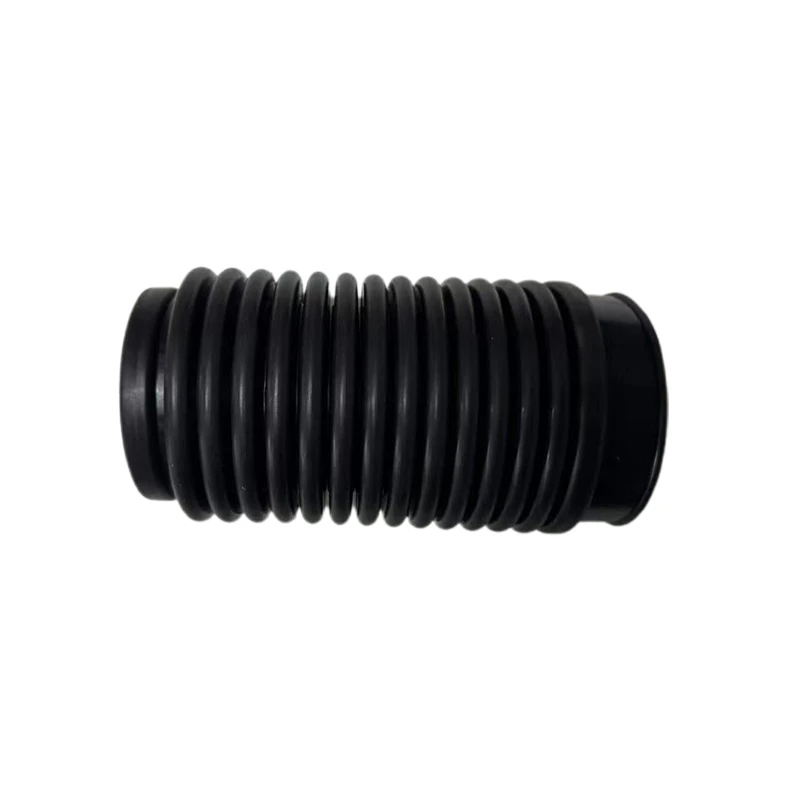

Сильфон утворено як безперервне формоване гумове тіло з гнучкими звивинами між двома з’єднувальними кінцями. Кожна структурна секція сприяє контрольованій деформації, зберігаючи необхідний зазор навколо захищеного компонента.
- Звивисте тіло - Повторювані вигнуті секції забезпечують гнучку геометрію стіни, необхідну для контрольованого розширення, стиснення та згинання.
- Перехідні ділянки - Поступові переходи між звивинами допомагають розподілити деформацію вздовж сильфона, а не концентрувати рух в одній точці.
- Кінцеві секції - Дві кінці можуть містити різні діаметри, кроки, канавки або монтажні профілі відповідно до з’єднаних компонентів.
- Внутрішній зазор - Внутрішню порожнину можна розвинути навколо рухомого компонента, щоб забезпечити достатній зазор під час його робочого ходу.
Гумова суміш повинна бути обрана відповідно до рідин, температури, погодних умов і механічних умов навколо сильфона. Різні матеріали забезпечують різні характеристики стійкості, і їх слід узгоджувати з реальним середовищем експлуатації.
- NBR - Зазвичай розглядається, коли сильфон піддається впливу мінеральних масел, мастила та загальних механічних рідин.
- EPDM - Підходить для застосувань, пов’язаних із впливом води, вологи, озону, атмосферних впливів і зовнішнього середовища, де маслостійкість не є основною вимогою.
- Силікон / VMQ - Можна вибрати там, де важливі гнучкість і температурна адаптація, включно з вибраними електроізоляційними додатками.
- FKM - Розглядається для середовищ, пов’язаних з маслами, паливом і вибраними хімікатами, де потрібна висока стійкість до рідин.

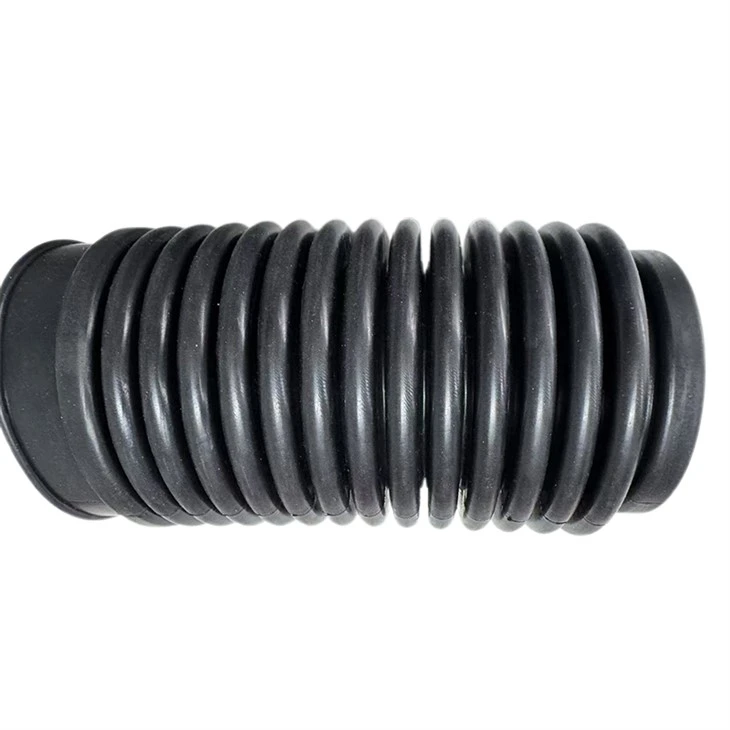

Виробництво гнучких сильфонів на замовлення
Chaoyue розробляє спеціальні гумові сильфони відповідно до діапазону руху, простору для встановлення та вимог до з’єднання замовника. Розробка продукту може базуватися на кресленнях, зразках, даних САПР або сполучених компонентах.
- Геометрія згортки - Висоту, крок, кількість і загальний профіль можна розробити відповідно до необхідного руху та доступного простору для встановлення.
- Кінцева конфігурація - Різні кінцеві діаметри, ступінчасті секції, канавки та монтажні інтерфейси можуть бути включені в одну конструкцію сильфона.
- Розробка розмірів - Загальну довжину, внутрішній зазор, профіль стіни та критичні монтажні розміри можна встановити відповідно до затвердженої специфікації.
- Виробництво-на основі зразків - Існуючі сильфони можна оцінити як еталони для розробки профілю, підготовки інструментів, затвердження зразків і подальшого серійного виробництва.
FAQ
Чи можуть два кінці гумового сильфона мати різні розміри з’єднання?
так Якщо з’єднані компоненти вимагають різних інтерфейсів, можна використовувати різні кінцеві діаметри або профілі з’єднання.
Як я можу запобігти надмірному розтягуванню сильфона під час встановлення?
Встановлення повинно підтримувати сильфон у визначеному робочому положенні та діапазоні руху. Надмірне розтягування, стиснення або скручування під час складання може створити додаткове навантаження на звивини.
Чи може гумовий сильфон працювати в частково стиснутому положенні?
Це може, за умови, що встановлене положення та робочий хід залишаються в проектних межах. Доступну довжину встановлення та необхідний рух слід переглянути під час вибору продукту.
