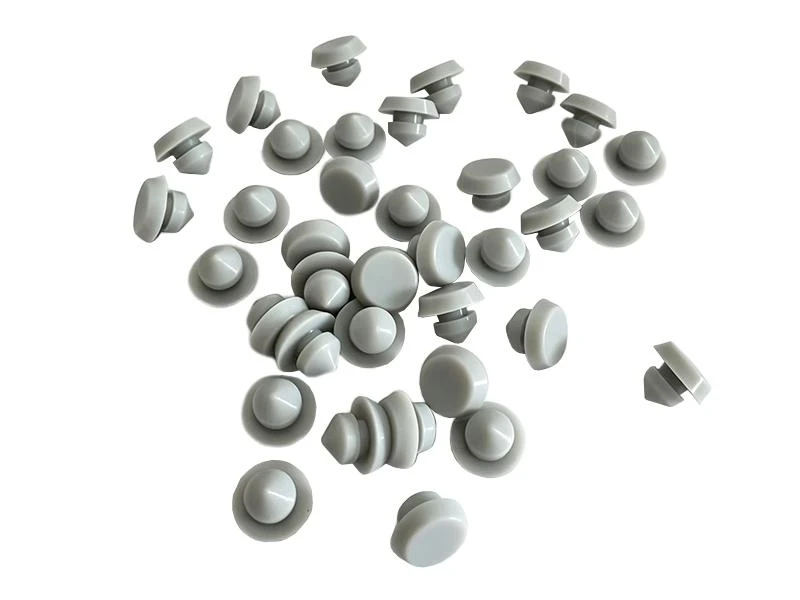

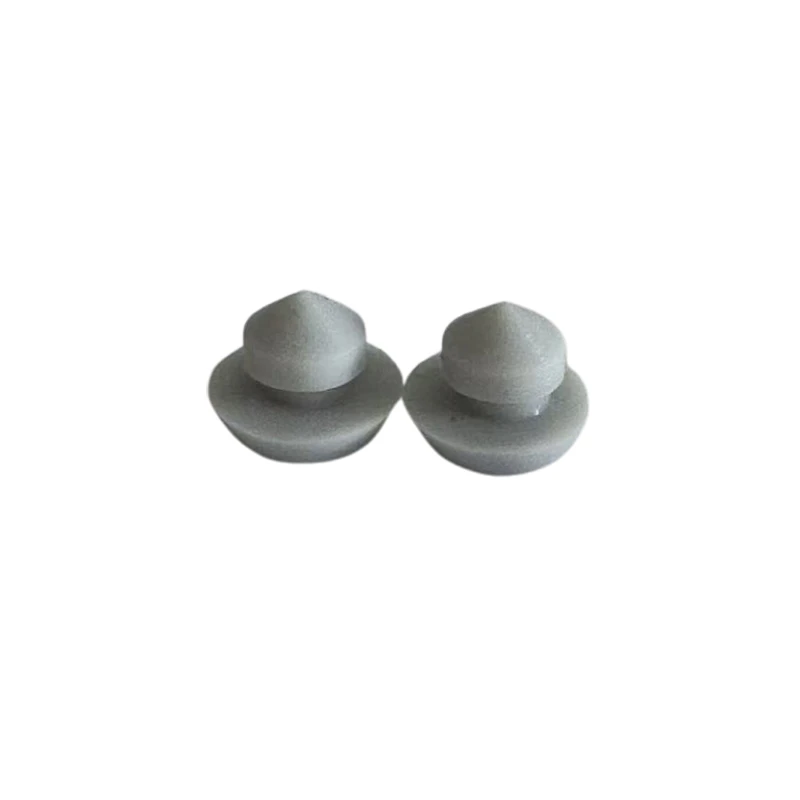

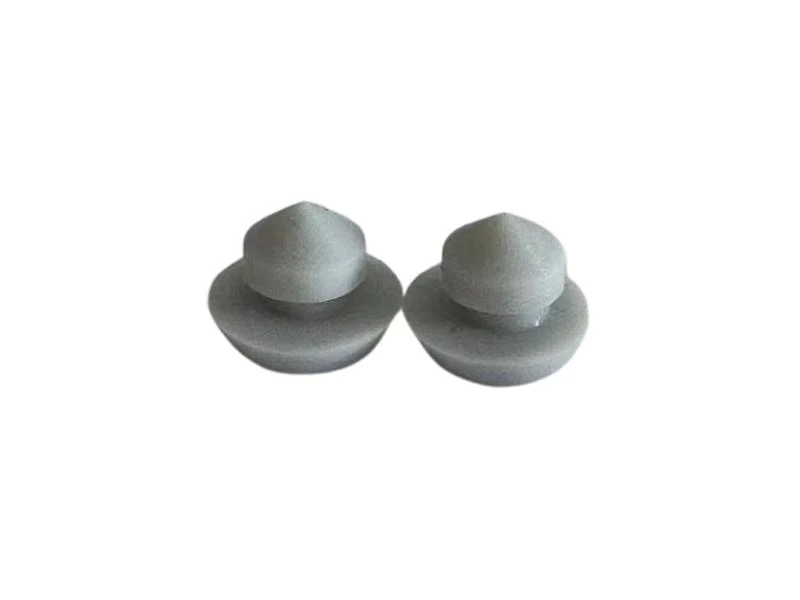

Силіконова заглушка для отворів формується як безперервний гумовий компонент із визначеною головкою, корпусом для вставлення та утримуючим пазом. Геометрія розроблена для розміщення всередині підготовленого отвору панелі без додаткового кріплення.
- Головка заглушки - Збільшена верхня частина закриває отвір панелі та забезпечує готову поверхню після встановлення.
- Корпус вставки - Проходить через отвір панелі та має розмір відповідно до необхідного діаметра отвору.
- Утримуючий паз - Поглиблений паз навколо корпусу вилки приймає край панелі та забезпечує механічне утримання після вставлення.
- Площа контакту панелі - Нижня сторона головки та плечі канавки утворюють контрольовані контактні поверхні з панеллю, допомагаючи розмістити штекер на однаковій глибині.
Розмір отвору та сумісність товщини панелі
Правильний підбір залежить як від діаметра отвору, так і від товщини панелі. Заглушка має бути визначена відповідно до фактичного пробитого або просвердленого отвору, а не лише номінального розміру панелі.
- Діаметр отвору - Діаметр вставної частини встановлюється відповідно до цільового діаметра отвору, щоб досягти необхідного-прилягання.
- Товщина панелі - Ширина та глибина канавки мають відповідати фактичній товщині панелі, щоб край панелі міг правильно розташуватися всередині кріпильної секції.
- Діаметр головки - Головка має забезпечувати достатнє перекриття навколо отвору, не перешкоджаючи сусіднім компонентам або монтажним пристроям.
- Допуск на розміри - Допуск на виготовлення отвору, товщину покриття та деформацію панелі слід враховувати під час встановлення остаточних розмірів заглушки.
Ефективність силіконового матеріалу
Пружне відновлення
Силікон деформується під час натискання-встановлення та повертається до початкового профілю після проходження панелі, допомагаючи підтримувати розроблену утримуючу-геометрію канавки.
Температурна гнучкість
Матеріал залишається гнучким при зміні температури, дозволяючи вилці зберігати свою придатність, коли обладнання зазнає повторних циклів нагрівання та охолодження.
Стійкість до погодних умов та озону
Силікон можна вказати для відкритого обладнання, де штекер може зазнати впливу сонячного світла, озону, вологості та змінних зовнішніх умов.
Довготривала-фізична стабільність
Відповідна силіконова суміш може зберігати свою гнучкість і розмірну поведінку протягом тривалого терміну служби за умови, що фактична температура та умови навколишнього середовища залишаються в межах специфікації матеріалу.
Виробництво силіконових заглушок на замовлення
Розвиток геометрії
Діаметр головки, загальна висота, довжина вставки, ширина канавки та глибина канавки можна регулювати відповідно до конструкції панелі.
Fit Optimization
Утримуючий паз можна розвинути навколо фактичної товщини панелі та допуску отвору для досягнення необхідних умов встановлення та утримання.
Параметри матеріалу та зовнішнього вигляду
Твердість силікону, колір, обробку поверхні та специфікацію суміші можна вибрати відповідно до середовища обладнання та вимог до ідентифікації.
Розробка-на основі зразка
Існуючі заглушки, креслення, файли CAD або зразки панелей можна використовувати як посилання для розробки прототипу та подальшого серійного виробництва.
FAQ
Чи можна встановити силіконову заглушку на покриту або пофарбовану панель?
так Панелі з покриттям можна використовувати, якщо кінцеві розміри отвору залишаються в межах зазначеного допуску. Під час перевірки придатності слід враховувати товщину покриття навколо отвору.
Чи можна вийняти вилку, коли пізніше потрібно буде отримати доступ до панелі?
так Гнучка конструкція дозволяє вийняти пробку, коли потрібен доступ до отвору. Метод видалення повинен уникати розрізання або надмірного розтягування утримуючої секції.
Чи потрібно розбирати панель перед установкою вилки?
Не обов'язково. Для доступних отворів заглушка зазвичай може бути встановлена безпосередньо з поверхні панелі. Доступний робочий простір слід перевіряти, коли отвір знаходиться поблизу інших компонентів.
